お知らせ

2025/12/1：NEW! RD課題でのユーザー利用を開始しました。
2025/11/29：NEW! O K端とCo K端の同時観察に成功しました！

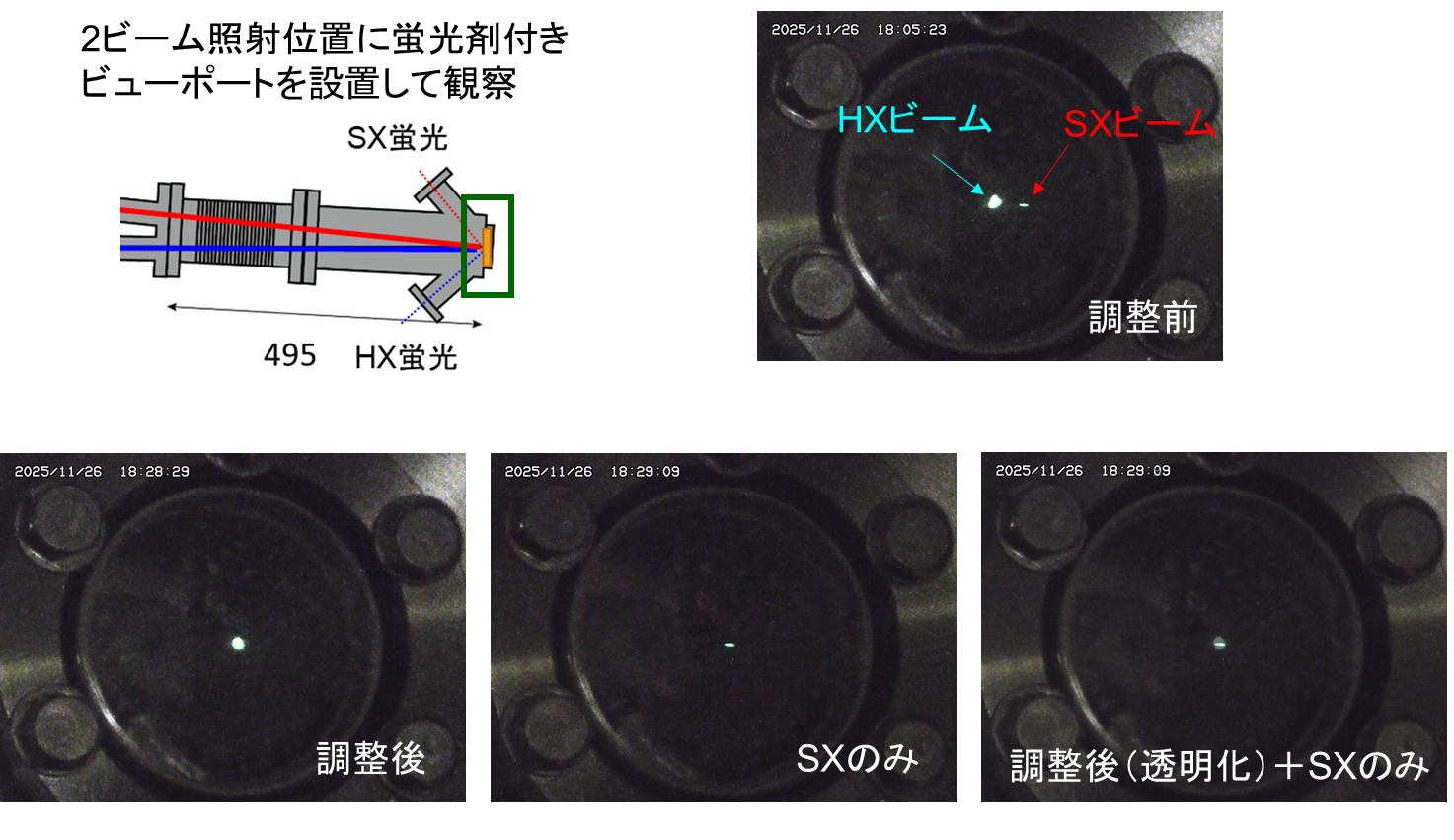

2025/11/26：2ビーム同時照射を達成しました。
2025/11/8：BL-11A, -11B開発研究多機能ビームライン完成報告会を開催しました。
2025/10/28：ファーストビームを確認しました！

概要

自由な実験アレンジが可能な開発研究専用のビームラインです。BL-11A（硬Ｘ線）とBL-11B（軟Ｘ線）の２種類のビームを同時に試料に照射する特殊な配置にも対応しており、放射光マルチビーム実験の実証実験が計画されています。2025年度後期からのユーザー利用を目指して現在建設を進めています。

開発研究多機能ビームライン建設状況（2025年10月現在）[pdfファイル]

特徴	偏向電磁石を光源として、硬X線と軟X線（および白色）の2つのブランチを有します基幹部、光学系、光学素子、実験手法、実験装置など、様々なR&Dを実施できるよう、広いスペースや高い自由度の確保を重視しています
担当者	若林大佑 daisuke.wakabayashi★kek.jp メールアドレスは★を＠に変えてご利用ください。
備考	申請を検討される方は担当者まで連絡をお願いいたします。

スペック（予定）

光源	2.5GeV PFリング偏向電磁石(B11)

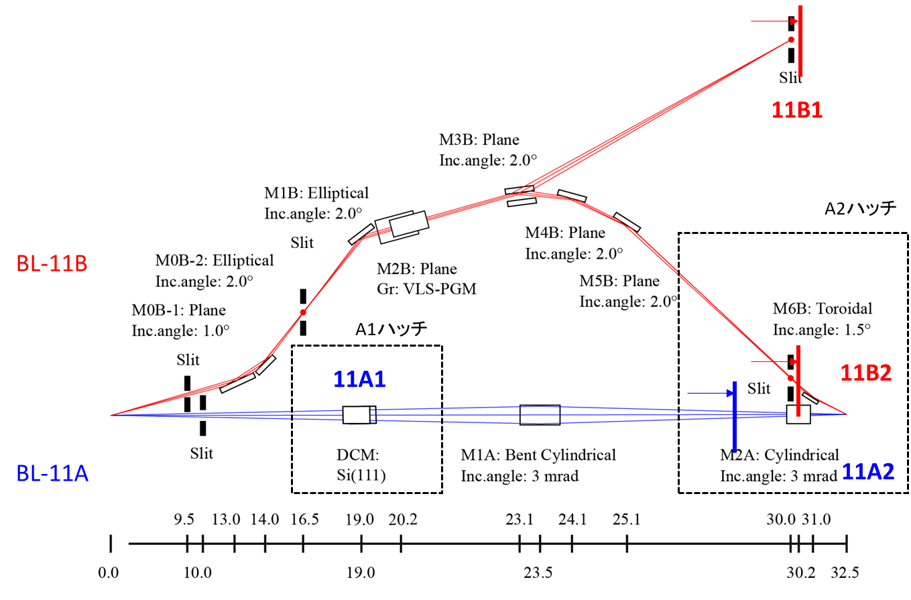

光学系	BL-11A：二結晶分光器［Si(111)］ BL-11B：不等間隔平面回折格子分光器 BL-11光学系概念図 top view
実験スペース	BL-11A1：A1ハッチ　HX領域非集光単色/白色ビーム BL-11B1：フリーポート　SX領域集光単色ビーム → 大面積平行ビーム光学系立上げ予定 BL-11A2, -11B2：A2ハッチ　集光単色/白色ビーム、 SX＋HX 2ビーム利用可能
エネルギー範囲	BL-11A2 (HX-branch)：4 - 13 keV (フラックスは落ちるが3 - 15 keVは利用可能） BL-11B2 (SX-branch)：50 - 2000 eV
エネルギー分解能(E/ΔE)	BL-11A2 (HX-branch)：～10⁴ BL-11B2 (SX-branch)：>～2000
ビームサイズ	BL-11A2 (HX-branch)：0.3 (H) × 0.03 (V) mm BL-11B2 (SX-branch)：0.5 (H) × 0.2 (V) mm
フラックス＠仮想光源	BL-11A2 (HX-branch)：～10¹¹ ph/s BL-11B2 (SX-branch)：～10¹⁰ ph/s

Last updated: 2025-12-03
